那我們今天就來盤點下，楔式閘閥是什么？雙閘板、單閘板和彈性閘板有什么區別？

       楔式閘閥的兩密封面與管道軸線成某種角度，即兩個密封面成楔形的閘閥，如圖2-2所示。其密封面的傾斜角度一般有2°52’、3°30’、5%、8°和10°等幾種，傾斜角度的大小主要取決于介質溫度的高低，一般工作溫度愈高，所取的角度應愈大，以減少溫度變化時發生閘板楔住的可能性。

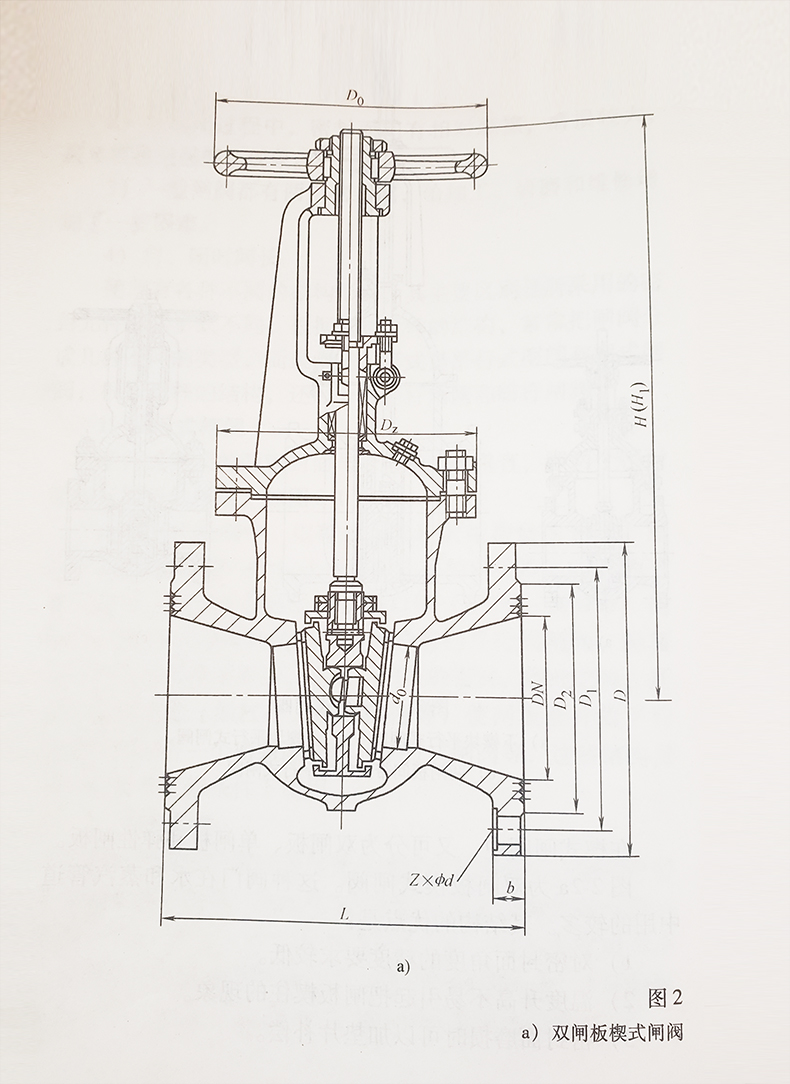

       在楔式閘閥中，又可分為雙閘板、單閘板和彈性閘板。圖2-2a為雙閘板楔式閘閥。這種閥門在水和蒸汽管道中用的較多。其結構的優點是:

       1. 對密封面角度的精度要求較低。

       2. 溫度升高不易引起把閘板楔住的現象。

       3. 密封面磨損時可以加墊片補償。

       這種結構的缺點是:

       1.  零件較多;

       2.  用在粘度較高的介質中，容易產生粘結，影響密封性能;

       3.  上、下擋板常年銹蝕后閘板容易脫落。

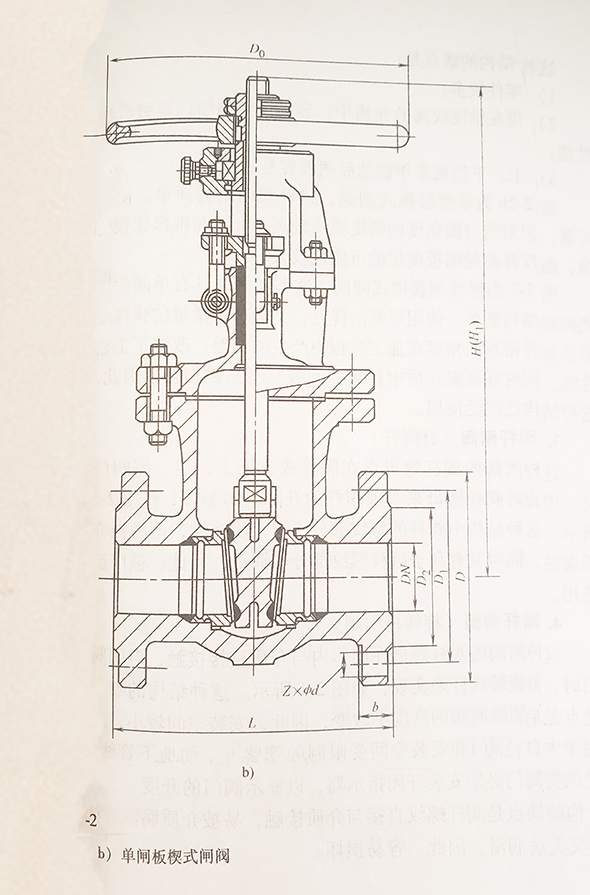

       圖2-2b為單閘板楔式閘閥，這種閥門結構簡單，使用可靠，但對密封面角度的精度要求較高，加工和維修比較困難，溫度升高時閘板楔住的可能性較大。



       圖2-3為彈性閘板楔式閘閥。這類閘閥既具有單閘板楔式閘閥結構簡單、使用可靠的優點，又能產生微量的彈性變形來彌補密封面角度在加工過程中產生的偏差，改善了工藝性能，同時在高溫介質中使用，閘板又不易被楔住。因此，這種結構已廣泛使用。
