如何根據排水量來選擇疏水閥，這個你知道嗎？
疏水閥選擇不僅可以依據各種工作性能，還可以根據排水量來選擇疏水閥。今天我們就來說說這種選擇方法，趕快把小板凳準備好哦！
疏水閥的最大排水量，是選擇疏水閥中的一個重要因素。如果所安裝的疏水閥太小，以致不能輸送已到達該疏水間的全部凝結水，使凝結水受阻倒流，最終將造成堵塞。相反，太大的疏水閥將導致過早地磨損和失效。因此，對系統內產生的凝結水量，必須正確地測定，為正確選用疏水閥提供條件。
疏水閥排水量有高有低，與凝結水溫度有關，同一疏水閥排飽和水少，排熱水多，排冷水更多。有連續和間斷排水，這些情況都必須考慮在內。
凝結水量也可用以下方法進行計算：

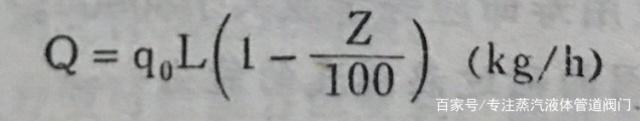

1.管線運行時產生的凝結水量的計算
式中：Q—凝結水量(kg/h)；
q0—光管產生的凝結水量(kg/m·h)；
L—疏水點間的距離（m)；
Z—保溫效率(%）。

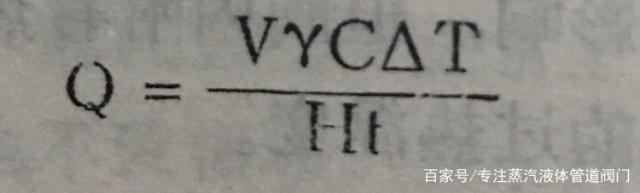

2.加熱設備運行時產生的凝結水量的計算
式中：Q—凝結水量（kg/h)；
V—被加熱液體的體積（m3）
r一液體的重度(kg/m3)，
C—液體的比熱(kcal/kg·C)
T—液體溫升（C）；
H一蒸汽潛熱(kcal/kg)
t—加熱時間（h)。

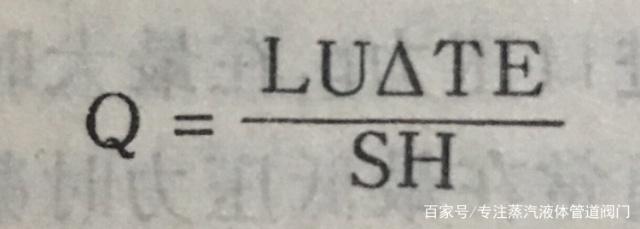

3.跟蹤和取樣管線凝結水量計算
跟蹤（伴熱）管線與裝有液體的大管道直接伴隨，以便保持大管道內流體的一定溫度或使其免于凍結。跟蹤和取樣管線的冷凝負荷是相當小的，因此小流量的疏水閥通常已足夠用。具體選用時，可用下式計算其凝結水量：
式中：Q—凝結水量(kg/h)
L—跟蹤管線疏水閥間管道的長度（m)；
U—傳熱系數(keal/m.h·C)；
T——溫度差（C）；
E—1減去保溫效率（例如保溫效率75%即E=1-0.75=0.25)；
S—每平方米表面積管子的長度(m/m2)；
H—蒸汽潛熱(kcal/kg)。
4.修正系數K
修正系數（備用系數或安全系數）即疏水閥連續排水量和需排的凝結水量之比。它表示綜合考慮形式、需排的空氣量及其他情況（如短路）有關。
修正系數值確定后，將用汽設備的最大凝結水量乘修正系數K值，算出應選的疏水閥連續排水量，然后根據算出的連續排水量，在制造廠提供的疏水閥連續排水量表或曲線圖中選擇所要的疏水閥。
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611

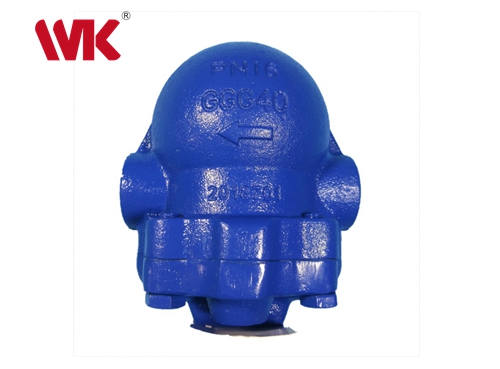

圖1：杠桿浮球式疏水閥
疏水閥的最大排水量，是選擇疏水閥中的一個重要因素。如果所安裝的疏水閥太小，以致不能輸送已到達該疏水間的全部凝結水，使凝結水受阻倒流，最終將造成堵塞。相反，太大的疏水閥將導致過早地磨損和失效。因此，對系統內產生的凝結水量，必須正確地測定，為正確選用疏水閥提供條件。
疏水閥排水量有高有低，與凝結水溫度有關，同一疏水閥排飽和水少，排熱水多，排冷水更多。有連續和間斷排水，這些情況都必須考慮在內。
凝結水量也可用以下方法進行計算：
1.管線運行時產生的凝結水量的計算
式中：Q—凝結水量(kg/h)；
q0—光管產生的凝結水量(kg/m·h)；
L—疏水點間的距離（m)；
Z—保溫效率(%）。
2.加熱設備運行時產生的凝結水量的計算
式中：Q—凝結水量（kg/h)；
V—被加熱液體的體積（m3）
r一液體的重度(kg/m3)，
C—液體的比熱(kcal/kg·C)
T—液體溫升（C）；
H一蒸汽潛熱(kcal/kg)
t—加熱時間（h)。
圖2：牙口杠桿浮球式疏水閥
3.跟蹤和取樣管線凝結水量計算
跟蹤（伴熱）管線與裝有液體的大管道直接伴隨，以便保持大管道內流體的一定溫度或使其免于凍結。跟蹤和取樣管線的冷凝負荷是相當小的，因此小流量的疏水閥通常已足夠用。具體選用時，可用下式計算其凝結水量：
式中：Q—凝結水量(kg/h)
L—跟蹤管線疏水閥間管道的長度（m)；
U—傳熱系數(keal/m.h·C)；
T——溫度差（C）；
E—1減去保溫效率（例如保溫效率75%即E=1-0.75=0.25)；
S—每平方米表面積管子的長度(m/m2)；
H—蒸汽潛熱(kcal/kg)。
4.修正系數K
修正系數（備用系數或安全系數）即疏水閥連續排水量和需排的凝結水量之比。它表示綜合考慮形式、需排的空氣量及其他情況（如短路）有關。
修正系數值確定后，將用汽設備的最大凝結水量乘修正系數K值，算出應選的疏水閥連續排水量，然后根據算出的連續排水量，在制造廠提供的疏水閥連續排水量表或曲線圖中選擇所要的疏水閥。

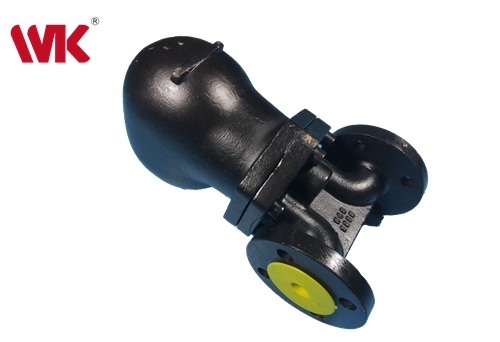

圖3：自由浮球式疏水閥
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
